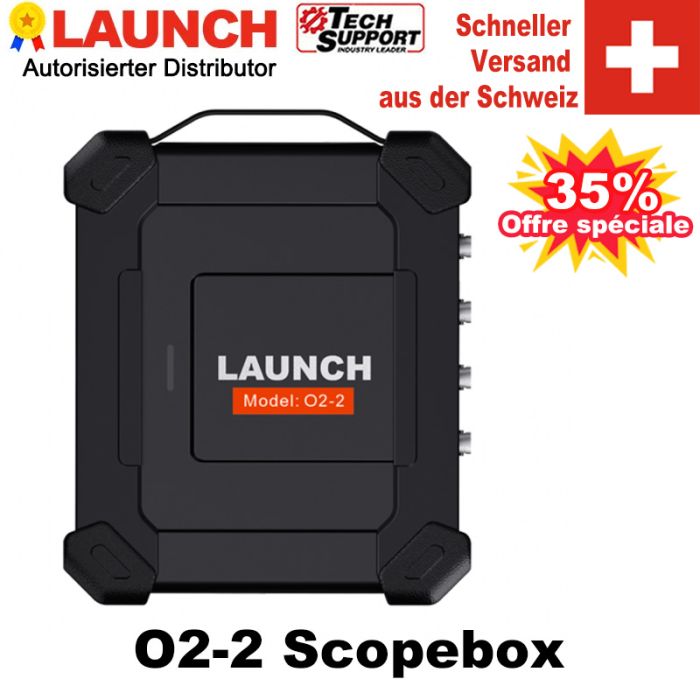

Doté d'un nouveau design et d'un matériel mis à niveau, le LAUNCH O2-2 Scopebox est un module complémentaire polyvalent et facile à utiliser qui peut détecter des défauts de haut niveau sur divers composants électriques, tels que des capteurs, des actionneurs et des circuits.
En s'intégrant aux outils d'analyse de la série X-431 via l'application O2-2, il fournit des défauts de diagnostic précis et concluants qui permettent à l'atelier et au technicien d'élargir les fonctionnalités de leur outil d'analyse.
analyse des données de forme d'onde
Offre la possibilité d'enregistrer et de lire des données de forme d'onde haute résolution pour une analyse future.
Une fonction d'activation de touche permet aux utilisateurs de capturer une forme d'onde particulière, ce qui rend le processus 70 % plus efficace par rapport aux autres oscilloscopes.
Accès à 23 variantes de mesures automatiques affichées sur un seul écran pour un changement facile.
Possibilité de saisir noms et caractères directement en cliquant sur le clavier virtuel, cette opération rationalise le processus et contribue à une efficacité de 90 %.
Utilisez la fonction de zoom avant/arrière pour revoir les détails précis.
Paramètres système personnels personnalisables qui peuvent être enregistrés sous forme de fichiers de configuration pour être visualisés.
La fonction d'auto-étalonnage permet d'optimiser le chemin du signal de l'oscilloscope pour une précision de mesure maximale.
Agrandit les opérations mathématiques de forme d'onde, telles que l'addition, la soustraction, la multiplication et la fonction FFT pour une analyse de forme d'onde de haut niveau.
Plusieurs tests automobiles incluent des circuits, des capteurs, des actionneurs, des tests d'allumage et plus encore.
Canaux : 4
Bande passante : 100 MHz
Temps de montée : 3,5 ns (typique)
Précision : ±3 %
Impédance d'entrée : 1 M ± 1,5 %
Type d'entrée : Connecteur BNC asymétrique
Couplage d'entrée : CC, CA
Protection contre les surcharges : ± 200 V sur une seule entrée
Plages de base de temps :
1ns~1ks (1 canal)
1ns ~ 1ks (2 canaux)
1ns ~ 1ks (4 canaux)
Résolution verticale : 8 bits
Mémoire tampon : 10 M (pour 4 canaux)
Interface d'alimentation : port USB, port DC IN
Échange de données via : USB
Mode de déclenchement : Normal, Auto et Single SEQ
Déclencheurs avancés : front, largeur d'impulsion
